Erro em laboratório criou tecnologia usada no mundo inteiro

Um simples descuido dentro de um laboratório no início do século passado acabou mudando para sempre o rumo da tecnologia moderna. O episódio aconteceu em 1916, quando o químico polonês Jan Czochralski mergulhou acidentalmente a ponta da caneta em metal derretido, em vez de tinta. Ao puxá-la de volta, percebeu a formação de um fino fio metálico, detalhe aparentemente insignificante que mais tarde seria reconhecido como uma estrutura cristalina. As informações são do Times of India.

Método Czochralski

Décadas depois, o fenômeno observado pelo cientista se transformaria na base de um dos processos mais importantes da indústria eletrônica. A descoberta deu origem ao chamado “método Czochralski”, técnica utilizada para produzir cristais extremamente puros de silício e germânio, materiais essenciais para a fabricação de semicondutores.

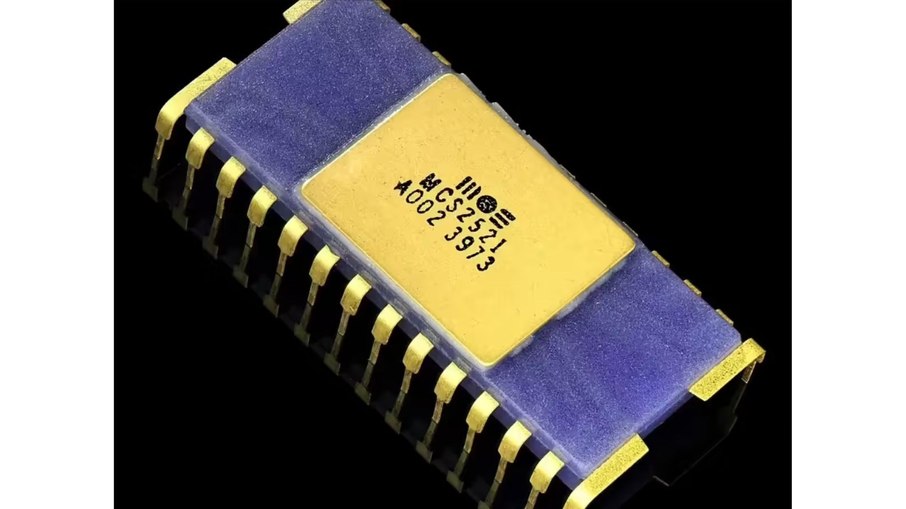

Hoje, praticamente toda a indústria tecnológica depende desse processo. Chips de computadores, smartphones, satélites, equipamentos hospitalares e sistemas de telecomunicações utilizam lâminas de silício produzidas a partir dessa técnica. Estimativas apontam que cerca de 95% dos monocristais de silício do mundo são fabricados usando o método desenvolvido pelo químico.

O químico polonês Jan Czochralski
Wikimedia
O químico polonês Jan Czochralski


A importância da descoberta está na pureza do cristal. Para que componentes eletrônicos funcionem de maneira eficiente e previsível, a estrutura interna precisa ser altamente organizada. Os chamados “monocristais” oferecem exatamente essa estabilidade, permitindo a condução controlada de eletricidade dentro dos semicondutores.

O processo criado por Czochralski consiste em mergulhar um pequeno cristal-semente em silício derretido e puxá-lo lentamente enquanto ele gira. Com isso, os átomos vão se organizando em uma estrutura contínua e quase sem defeitos. O resultado são grandes blocos de cristal que posteriormente são cortados em finíssimas lâminas usadas na fabricação de chips.

Especialistas afirmam que o avanço foi decisivo para a chamada “era dos semicondutores”. Antes disso, os dispositivos eletrônicos apresentavam baixa confiabilidade justamente por falhas nos materiais utilizados. A técnica permitiu criar componentes mais estáveis e eficientes, impulsionando a evolução da computação moderna.


Mesmo após mais de um século, o método continua sendo considerado indispensável. Pesquisas recentes ainda apontam a técnica como a principal rota para a produção de grandes cristais de silício utilizados pela indústria global de microchips.

O caso também entrou para a história como um exemplo clássico de descoberta acidental na ciência. O que poderia ter sido ignorado como um simples resíduo metálico acabou se tornando a base tecnológica que sustenta boa parte do mundo digital atual.
